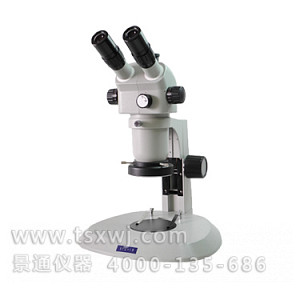

XTL-10高倍高景深体视显微镜
XTL-10高倍高景深体视显微镜

XTL-10高倍高景深体视显微镜

工程师支持
品牌
MicroDemo
产品编号
1294
产品型号
XTL-10高倍高景深体视显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证XTL-10高倍高景深体视显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

产品用途

XTL-10体视显微镜具有较大的变倍比,从低倍到高倍连续变倍全程清晰无闪动,大景深,长工作距离;配件齐全,可配各种底座和万能支架;适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD的检定等等,配测量软件可以测量各种数据。

产品特点:

  • 先进的镀膜技术,观察时具有极好的亮度和衬度

  • 视场宽广,景深大,成像清晰,立体感强。

  • 1:8.8变倍范围令成像质量更佳。

  • 35度倾斜的观察头可作360度旋转使操作更舒适。

  • 手轮调焦工作范围50mm(方立柱时为100mm),瞳距调节52-76mm。

  • 可供附加大物镜0.37X、0.5X、0.7X、1.5X和2.0X

景通仪器厂友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证XTL-10高倍高景深体视显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

产品规格

规格参数XTL-10
光学系统斜路光学系统
光学部件目镜头双目水平倾斜35°±6屈光度
三目水平倾斜35°±6屈光度
瞳距调节 : 52--76mm
目镜倍数视场
10×Φ23
物镜连续变倍工作距离
0.8×~7×108mm
放大倍数8×~70×(可升级至420×)
底座支架手轮调焦100mm
镜体安装孔径Φ76mm
 圆形载物台中心工作台直径:φ95mm
光源外置光源220V
可升级配件目镜10×(带刻度)
15×/20×/30×
附加物镜0.37×/0.5×/0.7×/1.5×/2×
CCD适配镜1×/0.5×/0.3×
底座支架各种规格底座支架选择
移动平台X-Y移动平台
光源LED环形灯
单/双光纤冷光源
应用软件二维测量软件
数码成像系统CCD适配镜
PUDA 1400万像素数字摄像器
注解:●为标配、○为可升级配件

主要光学参数

目镜物镜主机加0.37X大物镜加0.5X大物镜 加1.5X大物镜加2X大物镜
0.8X0.22X0.3X0.3X0.4X0.9X1.2X1.2X1.6X
~7X~2.04X~2.59X~2.75X~3.5X~8.25X~10.5X~11X~14X
10X总倍率8X2.22X2.96X3X4X9X12X12X16X
~70X~20.4X~25.9X~27.5X~35X~82.5X~105X~110X~140X
视场数   (mm)Φ28.75Φ99.1Φ74.3Φ76.7Φ57.5Φ25.6Φ19.2Φ19.2Φ14.4
~Φ3.3~Φ10.8~Φ8.5~Φ8.4~Φ6.6~Φ2.8~Φ2.2~Φ2.1~Φ1.6
15X总倍率12X3.33X4.44X4.5X6X13.5X18X18X24X
~105X~30.5X~38.9X~41.25X~52.5X~123.75X~157.5X~165X~210X
视场数  (mm)Φ21.25Φ76.6Φ57.4Φ56.7Φ42.5Φ18.9Φ14.2Φ14.2Φ10.6
~Φ2.4~Φ8.35~Φ6.6~Φ6.2~Φ4.9~Φ2.1~Φ1.6~Φ1.5~Φ1.2
20X总倍率16X4.44X5.92X6X8X18X24X24X32X
~140X~40.7X ~51.8X~55X~70X~165X~210X~220X~280X
视场数  (mm)Φ17.5Φ63.1Φ47.3Φ46.7Φ35Φ15.6Φ11.7Φ11.7Φ8.75
~Φ2~Φ6.9~Φ5.4~Φ5.1~Φ4~Φ1.7~Φ1.3~Φ1.3~Φ1
30X总倍率24X6.66X8.88X9X12X27X36X36X48X
~210X~61.1X~77.7X~82.5X~105X~247.5X~315X~330X~420X
视场数  (mm)Φ11.25Φ40.5Φ30.4Φ30Φ22.5Φ10Φ7.5Φ7.5Φ5.625
~Φ1.3~Φ4.4~Φ3.5~Φ3.3~Φ2.6~Φ1.1~Φ0.9~Φ0.8~Φ0.6
工作距离(mm) 2751955035

仪器成套性

仪器成套性
⑴仪器主机1台⑷目镜2个⑺眼罩2个⑽滤色片1片⒀ 仪器防尘罩1个
⑵目镜筒1组⑸分划目镜0个⑻载物片2个⑾国标电源线1根⒁随机文件档案1套
⑶物镜头1个⑹测微尺0片⑼工件压簧片1组⑿备用灯泡1只

数码应用方案配置

XTL-10C电脑摄像系统XTL-10D数码相机摄像
XTL-10三目连续变倍体视显微镜XTL-10三目连续变倍体视显微镜
高质量CCD适配镜专业数码相机延迟镜
PUDA 1400万USB型进口芯片显微镜摄像机(采用美国APTINA高性能芯片组/ USB2.0 高速通讯,高分辨率、完美的色彩还原处理/ Ultra-Fine专利色彩渲染技术)1000万像素数码像机(推荐Nikon/Sony)
ToupView专业的图像软件
