XTL系列 产品介绍

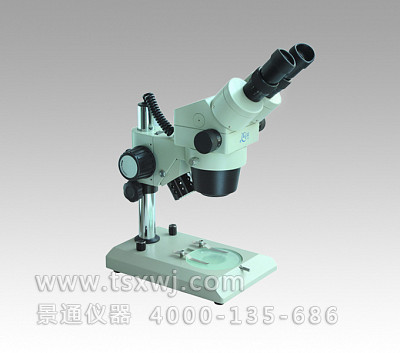

XTL系列是一种双目观察的成正像的显微镜,变倍方式为双手轮水平变倍,消间隙变倍机构,加固型传动系统,变倍比为1:7。XTL系列工作距离长,清晰范围大,外观新颖美观,附件齐全,操作方便。该系列产品因品质性能良好,一直为出口热销产品,倍受国外用户的青睬。可广泛用于医疗卫生,农林地质,电子精密机械等行业和部门。XTL系列的体视显微镜特别适合LC裸片的检验,LCD印刷粘贴检验,LED生产检验,PCB板检验。冲压电镀检验,电子元件检验。
XTL系列 技术规格
规格型号 | XTL-300 | XTL-400 | XTL-500 | XTL-400LED |
产品描述 | 圆立柱无光源 | 圆立柱反射透射照明光源 | 立臂反射透射照明光源 | 圆立柱反射透射照明光源 |
变倍比 | 1:7 | |||
目镜 | 10X目镜 | |||
物镜变倍范围 | 0.65X-4.5X | |||
工作距离 | 95mm | |||
目距调节范围 | 55mm-75mm | |||
机头 | 倾斜度45º | |||
视度调节 | ±5视度 | |||
机头能360度旋转 | 360º | |||
输入电压 | 11V/60Hz or 220V/50Hz | |||
上卤素灯 | 6V12W可调节光度 | |||
下荧光灯 | 5W | |||
上、下LED光源 |
XTL系列 选配参数
项 目 | 附加 | 目镜 | 工作距 离(mm) | |||||||
SWF10X | WF15X | WF20X | WF25X | |||||||
放大倍数 | 视场 | 放大倍数 | 视场 | 放大倍数 | 视场 | 放大倍数 | 视场 | |||
参 数 | 0.5X | 3.3X-22.5X | 67.7-9.8 | 4.9X-33.8X | 49.2-7 | 6.5X-45X | 40-5.8 | 8.1X-56.3X | 37-5.2 | 150 |
0.75X | 4.9X-33.8X | 45.1-6.5 | 7.3X-50.6X | 32.8-4.7 | 9.75X-67.5X | 26.6-3.8 | 12.2X-84.4X | 24.6-3.5 | 100 | |
1X | 6.5X-45X | 33.8-4.9 | 9.8X-67.5X | 24.6-3.5 | 13X-90X | 20-2.9 | 16.3X-112.5X | 18.5-2.6 | 95 | |
1.5X | 9.8X-67.5X | 22.5-3.3 | 14.6X-101.3X | 16.4-2.3 | 19.5X-135X | 13.3-1.9 | 24.4X-168.8X | 12.3-1.7 | 41 | |
2X | 13X-90X | 16.9-2.5 | 19.5X-135X | 12.3-1.8 | 26X-180X | 10-1.4 | 32.5X-225X | 9.2-1.3 | 26 |
