3DM-02三维立体连续变倍体视显微镜
3DM-02三维立体连续变倍体视显微镜

3DM-02三维立体连续变倍体视显微镜

工程师支持
品牌
MicroDemo
产品编号
1584
产品型号
3DM-02三维立体连续变倍体视显微镜
服务支持
景通仪器负责发货,并提供服务支持
起订量
市场报价
发货日
1
面议
3-7天
询底价 在线工程师

景通仪器厂友情提示:

由于该产品已进行多次功能升级和更新迭代,我们不保证3DM-02三维立体连续变倍体视显微镜提供的图片和各项参数等信息均为最新,我们建议您点击此处联系我们的在线工程师为您服务,同时我们也欢迎您电话咨询:!

一、功能及用途

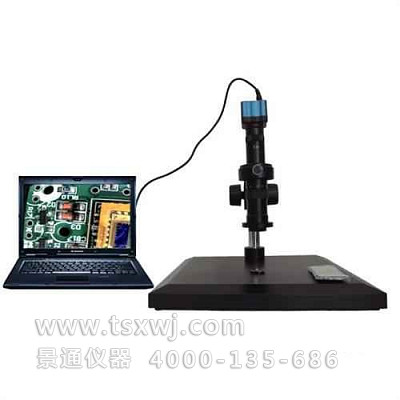

三维视频显微镜采用高级光学系统,具有低畸变、高分辨率、大景深、视场宽大且平坦、齐焦性好等特点,设计新颖,操作简便。可手动切换2D/3D观察角度,采用3D镜头观测立体元件和深孔,切换时清晰度保持不变、中心位置一致。提供36°旋转观察,观察工作距离达95mm,此为目前业界最高水平。具有多种数字和模拟视频系统可满足各种用户的需求。

三维数码视频显微镜可广泛用于微电子、精密电子、SMT焊点检测、精密五金、刑侦鉴定、生命科学、植物形态学等领域。

二、产品成套性

1、HT-108变焦显微镜体

2、2D/3D观察镜头

3、1X标准物镜和1X视频连接器

4、LED环形灯,72颗粒,黑色防静电金属外壳,亮度连续可调,四区分别控制光源

5、HA-TS50白底导轨底座

6、USB数字高清高速相机

7、VMS3.5测量软件和1片光学校准尺

8、数字显微图像系统:500万像素USB2.0高速传输接口,1/2.5"CMOS,15f/s

三、镜体特点

1、视场范围宽大

2、低畸变、高分辨率

3、高景深(≥6mm)

4、各式数码模拟相机自动聚焦

5、经济实用

6、可广泛应用于机械、半导体、微电子以及焊点检测工业

7、变焦透镜分辨率高、图像清晰

8、通过测量系统的手动调焦稳定装置,标注有倍数刻度,预先设置了0.3X、0.5X、1X、1.5X、2.2X

9、可提供相匹配物镜的不同倍数、视场和景深

四、主要参数

主机变倍范围

0.3X-2.2X

变焦比

1∶7

标准物镜与配镜

1X

放大倍数

7X-300X(17"LCD)

视场范围

3.5mm-25mm

工作距离

45.66mm-99mm,标准工作距离为95mm

光学物镜

0.5X、1X和2X(不支持2D/3D旋转物镜附件)

五、光学参数

物镜

0.5X

1X

2X

N.A.

0.0058-0.041

0.012-0.08

0.014-0.1

Res.(lp/mm)

17.3-122

35.8-238

41-298

MAG.

0.16X-1.13X

0.32X-2.27X

0.65X-4.55X

D.O.F.(mm)

16.3-0.33

6-0.086

2.8-0.055

W.D.(mm)

190

95

45.6

F.O.V.(mm) 1/2″

50-7

25-3.5

12.3-1.8
