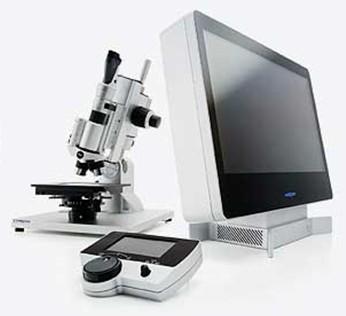

KH-8700数字视频显微镜

拥有先进技术的次时代主机，增强的领先一步的高性能，可以自由随心操作的次世代数字视频显微镜。更快速的进行观察、测量、摄影等操作，而不必特地去学专业的知识和特别的技能，用户可以不受限制，随心所欲的对数字视频显微镜进行操作。

特点：
☆ 优秀的观察技术--忠实还原被测物的原貌，任何细节都能真实的还原并显现

※ 任意点对焦，瞬时捕捉任意焦点
通过单击鼠标在显示屏上任意位置都能进行瞬间快速正确地自动对焦。拥有业界Zui先进的自动对焦技术和性能。
※ 24帧/秒（1600×1200pix），业界Zui快的实时图像处理
新开发的"GENEX引擎"，直接提供24帧/秒输出，是世界上211万像素的CCD相机中Zui快的。
※ 完美的图像细节描写能力，全高清分辨率显示器
机体搭载21.5英寸全高清液晶宽屏显示器，完美生动的显示了被测物体的形貌。
※ GENEX--搭载了全新“GENEX”技术，完全发挥出镜头的能力
※ 采用LED灯源----30000小时，共约10年的寿命

☆ 多种的测量方法--简明迅速的操作，正确完美的测量。2D和3D等多种测量方式，新增加了粗糙度的测量模块。
※ 2D测量—丰富的测量方法，任何细微处都能正确测量
系统内置丰富的16种测量方法，能够详尽的对被测物体的长度、面积和角度等进行多种不同方式的计测。测量结果实时的直接显示在屏幕上，操作者一目了然就能得到所要测量的结果信息。
※ 3D测量—更快速、更高精度
一般的平面观察(2D)，有高低差比较的大的形貌时，产生了景深，通常视觉焦点同时只能落在一个区域上。而通过景深合成(合焦)方式，可以迅速进行立体观察(3D)，使被观察对象的形貌的细节完全展现。
模拟光照
3D图像更加给使用者一种相当直观的立体感，同时可以模拟光源在模型上任意角度方位进行照射。
※ 3D剖面测量—能够正确的分析测量数据
3D建模过程中，系统自动得到XYZ三轴的数值信息并记录下来，您可以在任意高度剖面创建数据。
任意点高度
操作者只需要轻轻地移动鼠标，就能实时的在的2D/3D图像上的任何地方，读取实时高度值。在画面上点击就能贴上高度值标签。您就可以轻松地测量多个点的高度值了。
体积/面积测量
可以在任意高度，对3D模型图像进行水平横向切割。对横断面上的3D模型测量表面积。也可以对横断面的上侧和下侧分别测量体积。与前代机型相比，数据运算处理速度提高了2倍以上。只需要简单的在屏幕上确认测量范围并单击一次鼠标就可以了。减轻了操作者的负担。
※ 3D剖面测量之新功能----粗糙度测量
可对3D模型进行粗糙度测量，分Ra、Rz、Rzjis，满足不同标准需求。

☆ 独创的光学技术------全高清高分辨率像素画面，使得画面成像观察更细致入微。
录像拍照----扩展视野，拼接3D模型
在光学系统中，三维图像是通过景深的垂直叠加来实现。然而广视野(低倍率)下这个方法不可用，因为景深太大了。到现在为止，高度信息只能通过垂直方向叠加来获取。但是高倍率下，景深是浅了，但是视场范围太狭小了。3D拼图功能就完美的解决了这一难题。
高速处理技术(比前代机型处理能力提高2倍)
只要水平的四向移动平台，就能实时的对当前画面图像进行2D无缝拼图操作。
同时ACS传送镜头信息到Z轴马达控制系统，就能进行3D无缝拼图操作。
业界Zui快速的实时画面处理技术HDR
该功能对于明暗反差较大的观察对象，在3D建模后，模型表面高光处依然有反光，暗处的细节也不能很好反映出来。现在只要在对观察对象3D建模之前，选择HDR处理，这样3D模型表面就相当的完美，高光不溢出，暗部的细节很好的呈现。
抗反光
对于那些表面光照反射比较强烈的观察对象，可以用抗反光功能来消除反光；也能再3D建模过程中，选中该功能，边合成边消光。对于以前那些因物体表面光照反射强烈，而3D建模结果比较糟糕的情况已经结束了。使用该功能，能正确的忠实的反映物体表面的形态。
抖动补偿
减少由于振动或晃动而造成的视觉干。适用于那些观察环境恶劣、室内震动的情况下，非常的有效
实时画面的旋转、逆转
不止静止图像，连实时动态画面也可以进行画面的旋转及逆转操作。可以不移动物体来调整方向进行观察，只需鼠标操作细微调整即可。

☆ 易于操作和使用-----更自由、更简明、更人性化的操作方式，使用者能随心的进行显微镜的操作。
人工操作----遥控设备（CT-R01）
如您所想的那样，这就是为了更操作更简单、更自由的目的，集成了高技术而开发的遥控设备。具有4.3英寸的大液晶屏，显示屏上列出了您Zui常用的功能，只需要用指尖轻轻的点触显示屏，就能一步完成您所想要的操作。

☆规格参数
基本功能


摄像机	摄像元件	1/1.8型211万像素CCD图像传感器
	总像素数	1688（H）×1248（V）
	有效像素数	1628（H）×1236（V）
	实效像素数	1600（H）×1200（V）
	扫描方式	逐行扫描
	帧率	24帧/秒
	电子快门	自动（1/24～1/100000）
		手动 （8、4、2、1、1/2、1/4、1/8、1/24、1/60、1/100 1/250、1/500、1/1000、1/2000、1/4000、1/8000、1/15000）
		可以设定17～1/100000秒的范围
	增益	自动（0ｄB～6ｄB）、手动（0、3、6、9、12ｄB）、关闭
	白平衡设定	自动（一键设定）手动（R，B）
液晶显示屏	液晶显示屏	全高清液晶(TFT型) 21.5寸HD
	画面尺寸	476.24ｍｍ（Ｈ）×268.11ｍｍ（Ｖ）
	像素间距	0.248ｍｍ×0.248ｍｍ
	像素数	1920（Ｈ）×1080（Ｖ）
	显示色	1677万色
	亮度	300ｃｄ/
	对比度	1000:1（Typ）
	视角范围	±85(左右）±80（上下）
光源	光源	LED照明
	灯源寿命	30,000小时（参考值）
	色温	5700K（Typ）
图像输出	输出方式	模拟RGB/DISPLAY PORT（1920×1080Pixel 以上）
输入	键盘及鼠标输入	USB2.0（A型）对应
	ACS输入	MXG镜头对应
	外部遥控输入	脚踏开关等输入信号
输出	Z轴马达输出	Z轴通讯控制：内置5相步进马达驱动器
	旋转控制输出	旋转头驱动控制 (圆形6pin)
接口	LAN	10BASE-T/100BASE-TX/1000BASE-T
	USB2.0	自带6个USB端口(侧边2个，背面4个)
	RS232C	RS232C端口（扩展端口）
	遥控设备	专用遥控设备CT-R01
存储	存储设备	内置500GB硬盘(文件可用容量：300GB)，大约可存压缩格式照片1,500,000张，大约可存非压缩格式照片50,000张。
	外置存储设备	外置DVD光驱(USB2.0) / 外接HDD CD-R/RW、DVD±R/RW等
	静止画形式	非R：TIFF、BMPR：JPEG
	静态图片	Zui大图像尺寸 15000（H）×15000（V）Pixel（画面拼接时）
		一般尺寸 1600×1200、1440×1080、1200×960、1024×768、800×600、640×480
		高解析度尺寸 8800×6600、6400×4800、4800×3600、3200×2400、2400×1800
	视频录像格式	AVI（非压缩）、WMV（压缩）
	视频录像像素	1600×1200（15FPS）、800×600（24FPS）
使用环境	电压电源	AC100～240V50/60Hz
	功率消耗	195W
	环境温度	5～40℃
	环境湿度	20～80％RH (无凝露、无霜冻)
	环境空气	无腐蚀性气体
	保存温度	-15～50℃ (无凝露、无霜冻)
重量	本体	约14Kg
	摄像头	约1kg
	遥控设备	约0.6Kg
外形尺寸	本体	525(W)×445(H)×210(D)

其他各种功能：

观察设定	摄像头预览功能
	摄像头画面设定
	摄像头设定保存
	摄像头设定 Zui优化功能
	Z轴马达控制功能
	旋转头控制功能
	自动对焦功能
	对焦指示功能
	数字变焦功能
	HDR处理功能
	抗反光处理功能
	高分辨率图像输出功能
	预览功能 (HDR、抗反射、3D建模)
	图像调整功能 (噪声除去、边缘处理等) (视频)
分屏显示	上下分屏左右分屏4分屏※分屏时：可以2D测量
	旋转、逆转、左右旋转90度
	网格、标尺、日期、注释、图像信息
2D测量	ACS 功能
	自动校正功能
	2点间测量(距离、角度、圆、半径、面积、平行、垂直等)
	自动计数、自动测量面积、自动测量距离功能
	测量结果，统计显示功能
	标尺显示
	高分辨率画面测量
	镜头记录功能
	CSV保存



3D观察及测量	手动合成功能
	多焦合成功能(半自动合成)
	多焦合成功能(自动合成)
	多焦合成功能(快速合成)
	多焦合成功能(手动合成)
	3D剖面测量功能 ※距离、角度、幅度、平均高度测量等
	3D面积、体积测量功能
	3D伪色显示
	3D照明显示
	3D粗糙度测量功能
	3D高度测量 / 3D点高测量功能
	噪声去除 / 减弱功能
	3D倾斜校正功能
图像连接功能	2D图像连接（15000×15000Pixel）
	3D图像连接（10000×10000Pixel）
录像拍照	静态照片保存
	视频动画保存
	定时拍照功能
	剪裁静态照片并保存
图片库	图片库管理
	简易报告生成功能
其他	震动补偿 (视频对应)
	注释、图像输入功能
	用户管理功能
	简易报告书
	语言切换功能
	网络设定
	密码设定 (校正值和用户管理)
	打印
	帮助功能：操作手册



☆ 系统构成图
