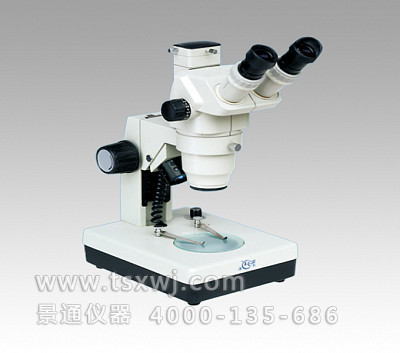

GL-6系列 产品介绍
GL系列高性能连续变倍体视显微镜,采用10度角会聚光路,转像功能上下多次校正主机像面,具有高倍率、大景深、大视场和超常的清晰范围,备有观察角度:45度。60度的双目和三目机型。增加连续变倍限位定倍功能,重复精度高,更具有实用性。独特设计GL6445B同轴内照明连续变倍体视显微镜,特别采用国际先进的完全同轴内照明技术,独具观察反光样品微观表面功能,独立的宽电压电源安全可靠。广泛用于医疗卫生,农林地质、电子精密机械等待业和部门。特别适合PCB板检验、电子元件检验、冲压电镀检验、LC裸片检验、LCD印刷粘贴、LED生产检验
GL-6系列 技术规格
型号规格 | GL-6345B | GL-6345BI | GL-6445B | GL-6545T | GL-6545TI |
产品描述 | 双目无光源 | 双目配反射透射照明光源 | 双目配同轴光源 | 三目无光源 | 三目配反射透射照明光源 |
变倍比 | 1:6.5 | ||||
物镜变倍范围 | 1X-6.5X | ||||
目镜 | SWF10X/23mm | ||||
工作距离 | 103mm | ||||
目距调节范围 | 52mm-75mm | ||||
双目倾斜 | 倾斜45度/60度 | ||||
视度调节 | ±5视度 | ||||
机头能360度旋转 | 360 º | ||||
输入电压 | 110V/60HZ or 220V/50HZ | ||||
上卤素灯 | 6V15W | 6V15W | |||
下荧光灯 | 5W | 5W |
GL-6系列 技术参数
项 目 | 附加 | 目镜 | 工作距 离(mm) | |||||||
SWF10X | WF15X | WF20X | WF25X | |||||||
放大倍率 | 视场 | 放大倍率 | 视场 | 放大倍率 | 视场 | 放大倍率 | 视场 | |||
参 数 | 0.5X | 5X-32.5X | 46-7.4 | 7.5X-48.8X | 32-5 | 10X-65X | 26-4 | 12.5X-81.25X | 24-3.6 | 163 |
0.75X | 7.5X-48.8X | 30.7-4.7 | 11.3X-73.1X | 21.3-3.3 | 15X-97.5X | 7.3-2.7 | 18.8X-121.9X | 16-2.5X | 117 | |
1X | 10X-65X | 23-3.5 | 15X-97.5X | 16-2.5 | 20X-130X | 13-2 | 25X-162.5X | 12-1.8 | 100 | |
1.5X | 15X-97.5X | 15.3-2.4 | 22.5X-146X | 10.7-1.6 | 30-195X | 8.7-1.3 | 37.5X-243.8X | 8-1.2 | 45 | |
2X | 20X-130X | 11.5-1.8 | 30X-195X | 8-1.2 | 40X-260X | 6.5-1 | 50X-325X | 6-0.9 | 40 |
